G3 intelligent industrial integrated machine board adopts rk3399 chip, which is a low-power and high-performance application processor chip launched by Ruixin micro. The chip is based on big. Little architecture, dual core cortex-a72 (large core) + quad core cortex A53 (small core), which is mainly used in computers, personal Internet mobile devices, VR, advertising machines and other intelligent terminal devices. Rk3399 has built-in multiple high-performance hardware processing engines, which can support video decoding of multiple formats, and the main frequency is up to 2.0GHz. Intelligent power management circuit, ultra-thin design, support common external equipment, rich interfaces and stable performance.
Application area
■ commercial display advertising machine ■ industrial control ■ digital photo frame advertising machine ■ touch all-in-one machine ■ self-service vending machine
Characteristic
● Highly integrated: USB / EDP / Mipi / HDMI / WiFi / Bluetooth / TF card are integrated to simplify the whole machine.
● Rich expansion interfaces: 2 USB2.0 interfaces, 1 USB3.0 interface, 3 extensible serial ports, 13 GPIO interfaces, 2 ADC interfaces of Shenzhen Yutong Lianfa Technology Co., Ltd., 1 I2C interface and 1 type_ C interface, which can meet the requirements of various peripherals in the market.
● High definition: it supports 4K hard decoding playback, horizontal and vertical screen playback, video split screen, rolling subtitles, timing on / off, USB data import and other functions.
● Convenient management: humanized playlist background management software is convenient for advertising management and control. Play the log to facilitate understanding of the playback. Support timing switch.

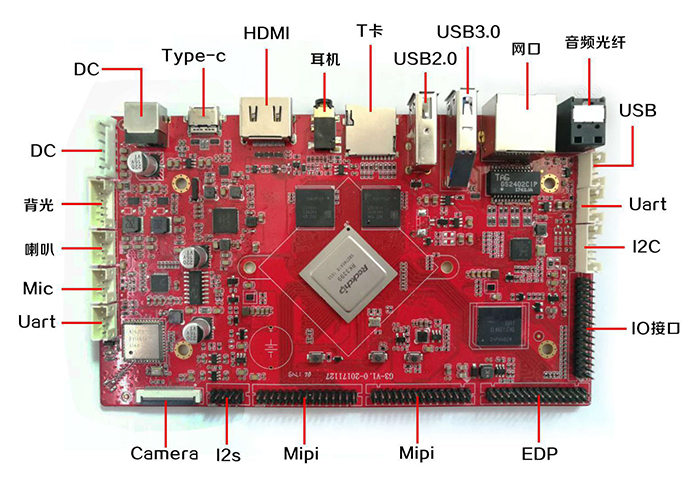

Appearance and interface diagram
Basic function list
| 主要硬件指标 | |
| CPU | RK3399 , 双核 A72+四核 A53， 主频 1.8GHz |
| 内存 | DDR3 4GB |
| 内置存储器 | EMMC 8G， 最大可支持 128GB |
| 解码分辨率 | 支持 1080P、 4K、 H.265 硬解码 |
| 操作系统 | Android 7.1 |
| 播放模式 | 支持循环、 定时、 插播等多种播放模式 |
| 网络支持 | 支持 WiFi、 有线网络 |
| 视频播放 | 支持 wmv、 avi、 flv、 rm、 rmvb、 mpeg 、 ts、 mp4 等 |
| 图片格式 | 支持 BMP、 JPEG、 PNG、 GIF 等 |
| USB 口 | 2 个 USB 2.0、 1 个 USB3.0、 1 个 Type_C |
| 串口 | 2 路串口/UART(兼容支持 RS232) |
| 摄像头接口 | MIPI 摄像头接口， 间距 0.5mm， 30PIN, FPC 座子 |
| 存储卡 | TF 卡， 最大支持 128GB |
| EDP | 1 个 EDP ， 支持 4K 屏 |
| HDMI 输出 | 1 个,支持 4K/1080P 输出 |
| 音频输出 | 左右双声道输出,支持 8R*3W 双喇叭 |
| RTC | 支持实时时钟 |
| 定时开关机 | 支持 |
| 系统升级 | 支持 TF 卡/USB |
PCB and interface size layout

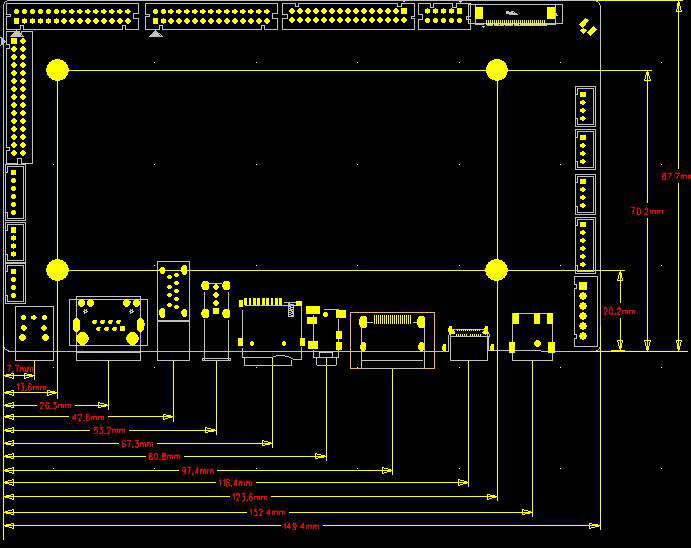

Motherboard dimension drawing
PCB：6 层板 板厚 1.6mm 尺寸： 150.15*87.82mm*13mm 螺丝孔规格： ∮3mm x 5
主板尺寸： 正面限高 7mm 背面限高 3mm
Interface parameter description
◆ 电源输入接口(PH 母座， 1*6pin， 2.0mm)PH 母座 pin1 脚定义
| 序号 | 定义 | 属性 | 描述 |
| 1 | DCIN | 输入 | 12V 输入 |
| 2 | DCIN | 输入 | 12V 输入 |
| 3 | GND | 地线 | 地线 |
| 4 | GND | 地线 | 地线 |
| 5 | STBY | 输入 | STBY 输入 |
| 6 | STBY | 输入 | 信号 输入 |
◆ USB（PH 母座， 1*4pin， 2.0mm）
| 序号 | 定义 | 属性 | 描述 |
| 1 | 5V | 电源 | 5V 输出 |
| 2 | DM | 输入/出 | DM |
| 3 | DP | 输入/出 | DP |
| 4 | GND | 地线 | 地线 |
◆ 音频接口（PH 母座， 1*4pin， 2.0mm）
| 序号 | 定义 | 属性 | 描述 |
| 1 | SPK-L+ | 输出 | 音频输出左+ |
| 2 | SPK-L- | 输出 | 音频输出左- |
| 3 | SPK-R- | 输出 | 音频输出右- |
| 4 | SPK-R+ | 输出 | 音频输出右+ |
◆ MIC 接口（PH 母座，1*4pin，2.0mm）
| 序号 | 定义 | 属性 | 描述 |
| 1 | GND | 地线 | 地线 |
| 2 | MIC+ | 输入 | 音频输入+ |
| 3 | MIC- | 输入 | 音频输入+ |
| 4 | GND | 地线 | 地线 |
◆ I2S 接口（PH 母座， 2*5pin， 2.0mm）
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC3.3V | 电源 | 3.3V 电源输出 |
| 2 | VCC3.3V | 电源 | 3.3V 电源输出 |
| 3 | GND | 地线 | 地线 |
| 4 | GND | 地线 | 地线 |
| 5 | I2S_SCLK | 输入 | 时钟输入接口 |
| 6 | I2S_LRCK _TX | 输入 | 信号输入接口 |
| 7 | I2S_SDI1 | 输入 | 信号输入接口 |
| 8 | I2C_SDI2 | 输入 | 信号输入接口 |
| 9 | I2C_SDI3 | 输入 | 信号输入接口 |
| 10 | GND | 地线 | 地线 |
◆ 串口*2（PH 母座， 1*4pin， 2.0mm）_默认 R232,TTL 可选需改板
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC3V | 输出 | 3V 电源输出 |
| 2 | TX | 输出 | 串口数据发送 |
| 3 | RX | 输入 | 串口数据接受 |
| 4 | GND | 地 | 地线 |
◆ LCD-BL（PH 母座， 1*6pin， 2.0mm）
| 序号 | 定义 | 属性 | 描述 |
| 1 | VLED | 电源 | LED 背光输出 12V |
| 2 | VLED | 电源 | LED 背光输出 12V |
| 3 | LED_POWER | 输出 | LED 背光使能 |
| 4 | LED_CTL | 输出 | LED 背光调节信号 |
| 5 | GND | 接地 | 地线 |
| 6 | GND | 接地 | 地线 |
◆ DC 接口（PH 母座， 1*6pin， 2.0mm）
| 序号 | 定义 | 属性 | 描述 |
| 1 | DC-12V | 电源 | LCD 背光输出 12V |
| 2 | DC-12V | 电源 | LCD 背光输出 12V |
| 3 | GND | 接地 | 地线 |
| 4 | GND | 接地 | 地线 |
◆ EDP 接口 （ 双排排针， 2*15pin， 2.0mm）
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC | 电源输出 | 液晶电源输出，+3.3V/+5V/+12V 可选 |
| 2 | |||
| 3 | |||
| 4 | GND | 接地 | 地线 |
| 5 | |||
| 6 | |||
| 7 | |||
| 8 | EDP_AUXP | 输出 | EDP_AUXP |
| 9 | EDP_AUXN | 输出 | EDP_AUXN |
| 10 | GND | 接地 | 接地 |
| 11 | EDP-TX0N | 输出 | EDP TX channel 0 negative |
| 12 | EDP-TX0P | 输出 | EDP TX channel 0 positive |
| 13 | GND | 接地 | 地线 |
| 14 | EDP-TX1N | 输出 | EDP TX channel 3 negative |
| 15 | EDP-TX1P | 输出 | EDP TX channel 3 positive |
| 16 | GND | 接地 | 地线 |
| 17 | EDP-TX2N | 输出 | EDP AUX CH negative |
| 18 | EDP-TX2P | 输出 | EDP AUX CH positive |
| 19 | GND | 接地 | 地线 |
| 20 | EDP-TX3N | 输出 | EDP TX channel 3 negative |
| 21 | EDP-TX3P | 输出 | EDP TX channel 3 positive |
| 22 | GND | 接地 | 地线 |
| 23 | IO_1B1 | 接地 | IO 信号 |
| 24 | IO_1B2 | IO 信号 | |
| 25 | I2C1_SDA | 输出 | I2C 信号 |
| 26 | I2C1_SCL | 输出 | I2c 信号 |
| 27 | VCC5V | 电源 | DC 5V 电压 |
| 28 | |||
| 29 | |||
| 30 | GND | 接地 | 地线 |
◆ I2C 接口（ PH 母座， 1*6pin， 2.0mm）
| 序号 | 定义 | 属性 | 描述 |
| 1 | VDD | 电源 | 电源 |
| 2 | I2C2_SDA | 输出 | I2C 数据 |
| 3 | I2C2_SCL | 输出 | I2C 数据 |
| 4 | REST | 输出 | 复位 |
| 5 | INT | 输出 | 中断 |
| 6 | GND | 地 | 地 |
◆ MIPI 摄像头接口（ 30PIN， 0.5mm 间距 ）
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC | 电源 | 电源 |
| 2 | |||
| 3 | |||
| 4 | GND | 接地 | 地线 |
| 5 | |||
| 6 | |||
| 7 | I0_1B1 | I/O | 控制 IO |
| 8 | IO_1B2 | I/O | |
| 9 | IO_1B3 | I/O | |
| 10 | GND | 接地 | 地线 |
| 11 | I2C1_SDA | 数据 | I2C_数据 |
| 12 | I2C1_SCL | 数据 | I2C_数据 |
| 13 | GND | 接地 | 地线 |
| 14 | MIPI_TX1_D0P | 数据 | MIPI TX D0 positive |
| 15 | MIPI_TX1_D0P | 数据 | MIPI TX D0 negative |
| 16 | GND | 接地 | 地线 |
| 17 | MIPI_TX1_D1P | 数据 | MIPI TX D1 positive |
| 18 | MIPI_TX1_D1N | 数据 | MIPI TX D1 negative |
| 19 | GND | 接地 | 地线 |
| 20 | MIPI_TX1_CLKP | 时钟 | MIPI 时钟 |
| 21 | MIPI_TX1_CLKN | 时钟 | MIPI 时钟 |
| 22 | GND | 接地 | 地线 |
| 23 | MIPI_TX1_D2P | 数据 | MIPI TX D2 positive |
| 24 | MIPI_TX1_D2N | 数据 | MIPI TX D2 negative |
| 25 | GND | 接地 | 地线 |
| 26 | MIPI_TX1_D3P | 数据 | MIPI TX D3 positive |
| 27 | MIPI_TX1_D3N | 数据 | MIPI TX D3 negative |
| 28 | GND | 接地 | 地线 |
| 29 | |||
| 30 |
◆ MIPI 屏接口（ 双排排针， 2*15pin， 2.0mm ）
| 序号 | 定义 | 属性 | 描述 |
| 1 | VCC_LEDK | 电源 | 电源 |
| 2 | |||
| 3 | |||
| 4 | VCC_LEDA | 电源 | 电源 |
| 5 | |||
| 6 | |||
| 7 | VLCD_DIS | 电源 | 电源 |
| 8 | |||
| 9 | |||
| 10 | VCCA1.8_DSI | 电源 | 1.8V 电源 |
| 11 | |||
| 12 | LCD_EN_MIPI | 使能 | 使能脚 |
| 13 | GND | 接地 | 地线 |
| 14 | LCD_RST_MIPI | 复位 | 复位脚 |
| 15 | GND | 接地 | 地线 |
| 16 | MIPI_TX0_DOP | 数据 | MIPI TX D0 position |
| 17 | MIPI_TX0_DON | 数据 | MIPI TX D0 negative |
| 18 | GND | 接地 | 地线 |
| 19 | MIPI_TX0_D1P | 数据 | MIPI TX D1 position |
| 20 | MIPI_TX0_DIN | 数据 | MIPI TX D1 negative |
| 21 | GND | 接地 | 接地 |
| 22 | MIPI_TX0_CLKP | 时钟 | MIPI 时钟 |
| 23 | MIPI_TX0_CLKN | 时钟 | MIPI 时钟 |
| 24 | GND | 接地 | 地线 |
| 25 | MIPI_TX0_D2P | 数据 | MIPI TX D2 position |
| 26 | MIPI_TX0_D2N | 数据 | MIPI TX D2 negative |
| 27 | GND | 接地 | 地线 |
| 28 | MIPI_TX0_D3P | 数据 | MIPI TX D3 position |
| 29 | MIPI_TX0_D3N | 数据 | MIPI TX D3 negative |
| 30 | GND | 接地 | 地线 |
◆ 其它一些标准接口以及功能:
| 存储接口 | TF 卡 | 数据存储,最大支持 128GB |
| USB*3 | HOST 接口,支持数据存储,数据导入,USB 鼠标键盘,摄像头,触摸屏等 | |
| HDMI 接口 | 标准接口 | 支持 HDMI 数据输出,最大支持 4k |
Electrical performance
| 项目 | 最小 | 典型 | 最大 | |
| 电源电压 | 电压 | -- | 12V | -- |
| 纹波 | -- | -- | 50mV | |
| 电源电流(HDMI 输出,未接其 它外设) | 工作电流 | -- | 250mA | 350mA |
| 待机电流 | -- | 140mA | 150mA | |
| USB 供电电流 | -- | -- | 500mA | |
| 电源电流(液晶屏) | 工作电流 | 视屏而定 | ||
| 待机电流 | ||||
| 液晶屏供电电流 | -- | -- | 1A(5V)/2A(12V) | |
| RTC 关机功耗 | 工作电流 | -- | 3uA | -- |
| 环境 | 相对湿度 | -- | -- | 80% |
| 工作温度 | -20℃ | -- | 50℃ | |
