RK1808 有丰富的外设接口，便于应用扩展，视频支持 MIPI/CIF/BT1120 输入，支持 MIPI/RGB显示输出；具有 PWM/l2C/SPl/UART 等一系列传感器输入输出接口：具有 USB3.0/USB2.0 /PCIE等高速设备接口，支持千兆以太网及外置 WiFi/BT 模块；音颇支持麦克风阵列输入，同时支持音频输出。基于 RK1808 ，可实现语音唤醒、语音识别、人脸检测及属性分析、人脸识别、姿态分析、目标检测及识捌、图像处理等一系列功能，可广泛应用于安防、教育、车载、穿载、家电、清扫、存储等各种场最。
应用领域：
■ 安防 ■ 工业控制 ■ 车载 ■ 穿戴 ■ 人脸识别闸机
特点：
高集成度：集成USB/MIPI/WIPI/蓝牙/TF卡于一体，简化整机设计。
丰富的扩展接口： 3个USB2.0 接口，2个可扩展串口， 1 个 I2C 接口， 1 个I2S接口，可以满足市场上各种外设的要求。
集成了高能效的 NPU 神经网络功能处理单元， NPU 部分的峰值算力高达 3.0OPS。

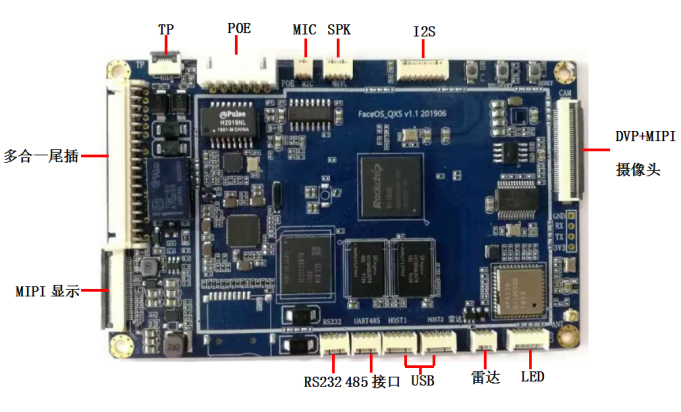

外观及接口示意图
基本功能列表
主要硬件指标 | |
CPU | RK1808 , 双核Cortex-A35 |
内存 | DDR3 1GB |
内置存储器 | EMMC 8G |
解码分辨率 | 支持1080P |
操作系统 | LINUX |
播放模式 | 支持循环、定时、插播等多种播放模式 |
网络支持 | 支持WiFi、有线网络 |
视频播放 | 支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等 |
图片格式 | 支持BMP、JPEG、PNG、GIF等 |
USB口 | 3个USB 2.0 (2个USB HOST, 1个USB 升级) |
串口 | 2路UART+1路485 |
MIPI+DVP摄像头接口 | MIPI摄像头接口，间距0.5mm，40PIN, FPC 座子 |
MIPI显示 | 1个 MIPI显示，支持1080P |
音频输出 | 左右双声道输出,支持8R*3W双喇叭 |
RTC | 支持实时时钟 |
定时开关机 | 支持 |
系统升级 | 支持 TF卡/USB |

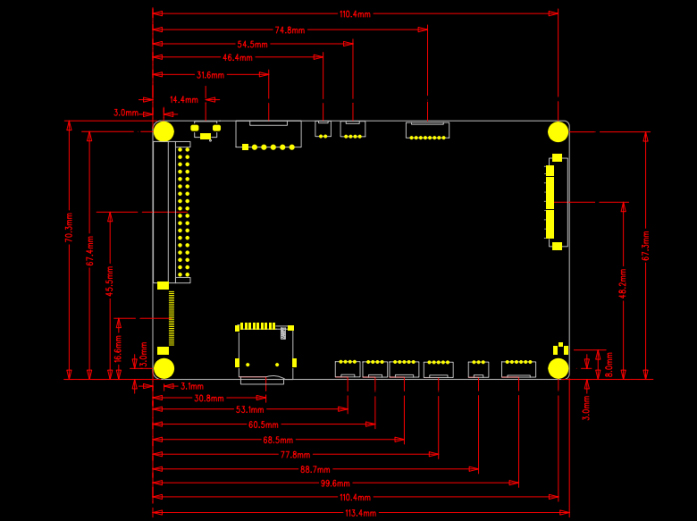

主板尺寸图
PCB：6层板 板厚：1.6mm 尺寸：113.4*70.3mm*16mm 螺丝孔规格：3.2mm
◆ 多合一尾插接口(PH母座，2*18pin，2.0mm)
序号 | 定义 | 属性 | 描述 |
1 | GND | 地线 | 地线 |
2 | WGO+ | 控制 | 韦根信号 |
3 | WGO- | 控制 | 韦根信号 |
4 | WGIN+ | 控制 | 韦根信号 |
5 | WGIN- | 控制 | 韦根信号 |
6 | GND | 地线 | 地线 |
7 | COM | 控制 | 继电器控制 |
8 | NC | NC | NC |
9 | NO | 控制 | NO |
10 | GND | 地线 | 地线 |
11 | RESET | 复位 | 复位信号 |
12 | RECOVERY-L | 控制 | 烧录信号 |
13 | GND | 地线 | 地线 |
14 | GND | 地线 | 地线 |
15 | GND | 地线 | 地线 |
16 | DCIN | 输入 | 12V输入 |
17 | DCIN | 输入 | 12V输入 |
18 | DCIN | 输入 | 12V输入 |
19 | DA1N | 数据 | DA1N |
20 | DA1P | 数据 | DA1P |
21 | DB1N | 数据 | DB1N |
22 | DB1P | 数据 | DB1P |
23 | VCC SYS | 电源 | 系统电源 |
24 | VCC SYS | 电源 | 系统电源 |
25 | GND | 地线 | 地线 |
26 | RX3 | 输入 | 串口数据接受 |
27 | TX3 | 输出 | 串口数据发送 |
28 | VCC UART | 电源 | 3.3V |
29 | VHOST2 | 电源 | 5V |
30 | USB DM | 输入/出 | DM |
31 | USB DP | 输入/出 | DP |
32 | GND | 地线 | 地线 |
33 | VCC USB | 电源 | 5V |
34 | USB OTG DM | 输入/出 | DM |
35 | USB OTG DP | 输入/出 | DP |
36 | GND | 地线 | 地线 |
◆ USB（PH母座，1*5pin，1.25mm）
序号 | 定义 | 属性 | 描述 |
1 | DM | 输入/出 | DM |
2 | DP | 输入/出 | DP |
3 | 5V | 电源 | 5V输出 |
4 | GND | 地线 | 地线 |
5 | GND | 地线 | 地线 |
◆ 喇叭接口（PH母座，1*4pin，1.25mm）
序号 | 定义 | 属性 | 描述 |
1 | SPK-R+ | 输出 | 音频输出右+ |
2 | SPK-R- | 输出 | 音频输出右- |
3 | SPK-L- | 输出 | 音频输出左- |
4 | SPK-L+ | 输出 | 音频输出左+ |
◆ MIC接口（PH母座，1*2pin，1.25mm）
序号 | 定义 | 属性 | 描述 |
1 | MIC+ | 输入 | 音频输入+ |
2 | MIC- | 输入 | 音频输入- |
◆ LED IO接口（PH母座，1*6pin，1.25mm）
序号 | 定义 | 属性 | 描述 |
1 | GND | 地线 | 地线 |
2 | GND | 地线 | 地线 |
3 | LED11 | I/O | LED11 I/O |
4 | LED01 | I/O | LED01 I/O |
5 | LED | I/O | LED I/O |
6 | VDCIN | 电源 | 12V电源 |
◆ I2S接口（PH母座，1*8pin，1.25mm）
序号 | 定义 | 属性 | 描述 |
1 | VCC IO | 电源 | 3.3V |
2 | GND | 地线 | 地线 |
3 | PDM_CLK1 | 时钟 | 时钟 |
4 | PDM_CLK0 | 时钟 | 时钟 |
5 | GND | 地线 | 地线 |
6 | PDM_SD11 | I/O | I/O |
7 | PDM_SD12 | I/O | I/O |
8 | PDM_SD13 | I/O | I/O |
◆ UART口（PH母座，1*4pin，1.25mm）_默认R232,TTL可选
序号 | 定义 | 属性 | 描述 |
1 | VCC3V/5V | 输出 | 3V电源输出/5V可选 |
2 | TX | 输出 | 串口数据发送 |
3 | RX | 输入 | 串口数据接受 |
4 | GND | 地 | 地线 |
◆ 485接口（PH母座，1*4pin，1.25mm）
序号 | 定义 | 属性 | 描述 |
1 | - | - | - |
2 | UART 485B | IO | T/R- |
3 | UART 485A | IO | T/R+ |
4 | GND | 地 | 地线 |
◆ POE接口（PH母座，1*6pin，2.54mm）
序号 | 定义 | 属性 | 描述 |
1 | VA2 | 电源 | 电源 |
2 | VA1 | 电源 | 电源 |
3 | VAB1 | 电源 | 电源 |
4 | VAB2 | 电源 | 电源 |
5 | GND | 地 | 地线 |
6 | POE12V | 电源输出 | POE12V |
◆ MIPI显示接口（FPC座，FPC 座 ，30PIN，0.5间距，2.0高）
序号 | 定义 | 属性 | 描述 |
1 | VLCD MIPI | 电源输入 | 液晶电源3.3V输入 |
2 | |||
3 | |||
4 | GND | 地线 | 地线 |
5 | |||
6 | LCD_RST_MIPI | 复位 | 复位脚 |
7 | LCD_EN_MIPI | 使能 | 使能脚 |
8 | GND | 地线 | 地线 |
9 | MIPI_TX0_D2P | 数据 | MIPI TX D2 position |
10 | MIPI_TX0_D2N | 数据 | MIPI TX D2 negative |
11 | GND | 地线 | 地线 |
12 | MIPI_TX0_D1P | 数据 | MIPI TX D1 position |
13 | MIPI_TX0_DIN | 数据 | MIPI TX D1 negative |
14 | GND | 地线 | 地线 |
15 | MIPI_TX0_CLKP | 时钟 | MIPI 时钟 |
16 | MIPI_TX0_CLKN | 时钟 | MIPI 时钟 |
17 | GND | 地线 | 地线 |
18 | MIPI_TX0_DOP | 数据 | MIPI TX D0 position |
19 | MIPI_TX0_DON | 数据 | MIPI TX D0 negative |
20 | GND | 地线 | 地线 |
21 | MIPI_TX0_D3P | 数据 | MIPI TX D3 position |
22 | MIPI_TX0_D3N | 数据 | MIPI TX D3 negative |
23 | GND | 地线 | 地线 |
24 | VCC18 LCD | 电源 | 1.8V电源 |
25 | VCC_LEDA | 电源 | 电源 |
26 | |||
27 | |||
28 | VCC_LEDK | 电源 | 电源 |
29 | |||
30 |
◆ 雷达接口（PH母座，1*3pin，1.25mm）
序号 | 定义 | 属性 | 描述 |
1 | RADAR | 数据 | 雷达信号 |
2 | GND | 地线 | 地线 |
3 | VDCIN | 电源 | 12V电源 |
◆ TP接口（PH母座，1*6pin，1.25mm）
序号 | 定义 | 属性 | 描述 |
1 | VCC IO | 电源 | 3.3V |
2 | SCL | 时钟 | I2C时钟 |
3 | SDA | 数据 | I2C数据 |
4 | IO_0B5 | I/O | I/O |
5 | IO_0B6 | I/O | I/O |
6 | GND | 地 | 地 |
◆ DVP+MIPI摄像头 (FPC 座 ，40PIN，0.5间距，2.0高）
序号 | 定义 | 属性 | 描述 |
1 | GND | 地 | 地 |
2 | CIF HREF | 数据 | 行同步信号 |
3 | GND | 地 | 地 |
4 | SIF VSYNC | 数据 | 场同步信号 |
5 | GND | 地 | 地 |
6 | CIF_D2 | 数据 | CIF_D2 |
7 | CIF_D3 | 数据 | CIF_D3 |
8 | CIF_D4 | 数据 | CIF_D4 |
9 | CIF_D5 | 数据 | CIF_D5 |
10 | CIF_D6 | 数据 | CIF_D6 |
11 | CIF_D7 | 数据 | CIF_D7 |
12 | CIF_D8 | 数据 | CIF_D2 |
13 | CIF_D9 | 数据 | CIF_D3 |
14 | GND | 地 | 地 |
15 | CIF_XCLK | 时钟 | 时钟 |
16 | GND | 地 | 地 |
17 | I2C3 SDA | 数据 | I2C数据 |
18 | I2C3 SCL | 时钟 | I2C时钟 |
19 | NC | NC | NC |
20 | GND | 地 | 地 |
21 | GND | 地 | 地 |
22 | VCC5V | 电源 | VCC5V |
23 | VCC5V | 电源 | VCC5V |
24 | VCC5V | 电源 | VCC5V |
25 | VCC5V | 电源 | VCC5V |
26 | GND | 地 | 地 |
27 | GND | 地 | 地 |
28 | MIPI RST | 复位 | 复位信号 |
29 | I2C5 SDA | 数据 | I2C数据 |
30 | I2C5 SCL | 时钟 | I2C时钟 |
31 | GND | 地 | 地 |
32 | MIPI_CSI_D0P | 数据 | MIPI TX D0 positive |
33 | MIPI_CSI_D0N | 数据 | MIPI TX D0 negative |
34 | GND | 地 | 地 |
35 | MIPI_CSI_CLKP | 时钟 | MIPI CLK positive |
36 | MIPI_CSI_CLKN | 时钟 | MIPI CLK negative |
37 | GND | 地 | 地 |
38 | MIPI_CSI_D1P | 数据 | MIPI TX D1 positive |
39 | MIPI_CSI_D1N | 数据 | MIPI TX D1 negative |
40 | GND | 地 | 地 |
